煌大首頁



2015年進入USB 3.1Type-C元年,3C產品的傳輸介面即將統一規格,可望引爆供應鏈搶食新商機。

USB 3.1 Type-C設計上並不相容於現有USB,但速率更高,集資料傳輸、UHD影音與高功率充電功能於一身,

且插拔時無方向性,更便於使用,可望帶動USB規格全面更新。

全新改版的Macbook已導入USBType-C連接埠,各家的新款平板、手機產品也會跟上,在蘋果強勢主導下,市場預期今年Type-C將躍居主流。

兆豐國際預估2015年在滲透率達30%之下,USB 3.1Type-C連接器市場規模將達247.8億美元。

蘋果等大廠為了確保Type-C連接器供應無虞,開始擴大供應鏈,積極尋找合作的代工廠商,國內許多廠商已投入開發的行列。

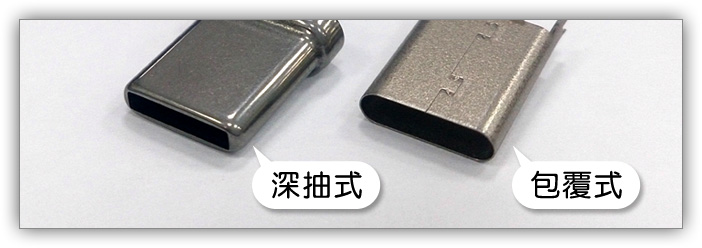

本公司配合客戶的Type-C開發,特別與各大鋼廠共同合作,提供各式材料,無論您所開發的是深抽式或包覆式,絕對能在煌大找到最適合的材料!

鋼種型號 主要特性 化學成分%
碳C 矽Si 錳Mn 磷P 硫S 鎳Ni 鉻Cr 鐵Fe 其他
304 2B 延展性佳,業界多用於深抽加工 ≦0.08 ≦1.00 ≦2.00 ≦0.045 ≦0.03 8.00~10.50 18.00~20.00 其餘
304 FN 在現有304基礎下,減少殘留的介在物質,藉以強化其延伸率。 ≦0.08 ≦1.00 ≦2.00 ≦0.045 ≦0.03 8.00~10.50 18.00~20.00 其餘
304 L 與傳統304相比,含碳量較低,含鎳量較高,延展性略優於304 ≦0.03 ≦1.00 ≦2.00 ≦0.045 ≦0.03 9.00~13.00 18.00~20.00 其餘
316 L 抗腐蝕性最優,延展性略低於304 ≦0.03 ≦1.00 ≦2.00 ≦0.045 ≦0.03 12.00~15.00 16.00~18.00 其餘 Mo 2.00~3.00
305 導磁率低,延展性良好 ≦0.12 ≦1.00 ≦2.00 ≦0.045 ≦0.03 10.50~13.00 17.00~19.00 其餘
430 FK 以現有430為基礎,加入少量銅以強化延展性 ≦0.025 ≦1.00 ≦1.00 ≦0.040 ≦0.005 ≦0.60 19.00~21.00 其餘 Cu 0.30~0.60



鋼種型號 調質記號 機械特性(代表數據)
硬度(HV) 抗拉強度(N/mm2) 降伏強度(N/mm2) 延伸率(%)
304 2B O材 161 690 279 50
304 FN O材 149 635 259 68
304 L O材 151 644 302 55
316 L O材 130 578 233 65
305 O材 145 587 250 53.9
430 FK O材 164 510 350 33


鋼種型號 表面特性 化學成分%
碳C 矽Si 錳Mn 磷P 硫S 鎳Ni 鉻Cr 鐵Fe 其他
一般304 1/2H 一般鋼廠壓延表面 ≦0.08 ≦1.00 ≦2.00 ≦0.045 ≦0.03 8.00~10.50 18.00~20.00 其餘
304 PF-30 1/2H 呈現珍珠表面,可減少指紋附著,並減少加工產生的不良。
304 3D 1/2H 表面顆粒較PF-30細緻



鋼種型號 調質記號 機械特性(代表數據)
硬度(HV) 抗拉強度(N/mm2) 降伏強度(N/mm2) 延伸率(%)
一般304 1/2H 1/2H 264 764 536 42
304 PF-30 1/2H 1/2H 277 863 592 29.3
304 3D 1/2H 1/2H 276 882 632 28.8






Copyright©2015 TEL:+886-2-2681-2082 FAX:+886-2-2681-2921
新北市樹林區樹林工業區樹潭街7-1號 E-MAIL:hd@hwangdah.com.tw
